Das QNAP TS-332X ist das zweite Modell der vielfältigen 3-Bay-NAS-Familie des Unternehmens, das über drei M.2-SSD-Steckplätze und Unterstützung für RAID5 verfügt. Wie alle Consumer-Geräte von QNAP wirkt auch das TS-332X äußerlich schlicht. Allerdings ist das neue NAS mit einer umfassenden Palette nützlicher Funktionen ausgestattet. Dazu gehören SSD-Caching, Auto Tiering, ein 10-GbE-SFP+-Port und drei M.2-SATA-6-Gbit/s-SSD-Steckplätze, die alle dazu beitragen, dieses Gerät zu einem integrierbaren Gerät für neue Unternehmen und KMU-Umgebungen zu machen, die auf der Suche nach einer NAS-Lösung sind.
Das QNAP TS-332X ist das zweite Modell der vielfältigen 3-Bay-NAS-Familie des Unternehmens, das über drei M.2-SSD-Steckplätze und Unterstützung für RAID5 verfügt. Wie alle Consumer-Geräte von QNAP wirkt auch das TS-332X äußerlich schlicht. Allerdings ist das neue NAS mit einer umfassenden Palette nützlicher Funktionen ausgestattet. Dazu gehören SSD-Caching, Auto Tiering, ein 10-GbE-SFP+-Port und drei M.2-SATA-6-Gbit/s-SSD-Steckplätze, die alle dazu beitragen, dieses Gerät zu einem integrierbaren Gerät für neue Unternehmen und KMU-Umgebungen zu machen, die auf der Suche nach einer NAS-Lösung sind.
Zur weiteren Hardware gehören ein Quad-Core-Cortex-A324-Prozessor Annapurna Labs Alpine AL-1.7 mit 57 GHz, standardmäßig 2 GB/4 GB DDR4-RAM (bis zu 16 GB) und ein 10-GbE-SFP+-Port (zusätzlich zu den beiden Gigabit-Ethernet-Ports). Diese kombinierten Komponenten bilden eine leistungsfähige Lösung für Hochgeschwindigkeitsnetzwerkumgebungen, die dazu beiträgt, durch Netzwerkengpässe verursachte Einschränkungen des Datenflusses zu beseitigen. Das TS-332X verfügt außerdem über die übliche QNAP USB One Touch Copy-Taste für einfache Sicherung und Synchronisierung.
Wie oben erwähnt, kann das TS-332X SSD-Caching/Tiering oder Flash-Volumes über seine drei nativen SATA-6-Gbit/s-M.2-SSD-Steckplätze (2280-Formfaktor) nutzen, um die schnelle Leistung für IOPS-intensive Anwendungen weiter zu steigern. Diese Kombination von Laufwerken auf kleinem Raum bietet Benutzern ein ausgewogenes Verhältnis von Kapazität, Leistung und Schutz zu einem moderaten Preis.
QNAP TS-332X Spezifikationen
| CPU | AnnapurnaLabs Alpine AL-324 Quad-Core 1.7 GHz ARM® Cortex-A57-Prozessor, 64-Bit |
| Verschlüsselungsbeschleunigung | Ja |
| System Memory | 4 GB DDR4 2400 (1 x 4 GB) |
| Maximaler Speicher | 16 GB (1 x 16 DE) |
| Flash-Speicher | 512 MB NAND-Flash |
| Laufwerksbucht | Hot-swap-fähige 3 x 3.5″/2.5″ SATA 6Gb/s HDD/SSDs (2.5″-Fachboden für die Installation von 2.5″ HDD/SSD kann im QNAP Online Shop erworben werden)
M.2 SSD-Steckplatz 3 x M.2 2280 SATA 6 Gbit/s SSD |
| 10 Gigabit-Ethernet-Port | 1 x 10GbE SFP+ |
| Gigabit-Ethernet-Anschluss | 2 x Gigabit-RJ45 |
| USB-Anschluss | USB 3.0 (Vorne: 1; Rückseite: 2) |
| Audio | 1 x Eingebauter Lautsprecher
1 x 3.5-mm-Line-Out-Buchse |
| LED-Anzeigen | Status/Stromversorgung, LAN, USB, HDD 1-3, M.2 SSD 1-3 |
| Tasten | Power, Reset, USB One-Touch-Kopie |
| Systemwarnung | Summer oder intelligente Sprachansage |
| Formfaktor | Tower |
| Abmessungen (H x B x T) | 142 x 150 x 260.1 mm
5.59 x 5.9 x 10.24 inch |
| Leistungsaufnahme (W) | HDD-Standby: 18.56 W
Im Betrieb: 26.22 W |
| HDD | WD10EFRX |
| M.2 SSD | RBU-SNS8152S3256GG2 256G |
| Gewicht Nettogewicht | 1.64 kg (3.62 lbs) |
| Sicherheits-Slot | Kensington Sicherheitssteckplatz |
QNAP TS-332X Designen und Bauen
Das TS-322X sieht etwas anders aus als das, was wir von QNAP-NAS-Lösungen gewohnt sind, obwohl es immer noch robust gebaut ist. Es verfügt über ein weißes Kunststoffgehäuse an den Seiten und an der Rückseite sowie eine weiße Frontplatte an der Vorderseite.
Oben links (vertikal gestapelt) befinden sich die System-LEDs, darunter die Status-LED, die LAN-LED, die USB-LED, die LEDs für Laufwerk 1 bis 3 und die LEDs für M.2 SSD 1 bis 3. Auf der linken Seite befinden sich außerdem die Einschalttaste, die USB-One-Touch-Copy-Taste und der USB-Anschluss.

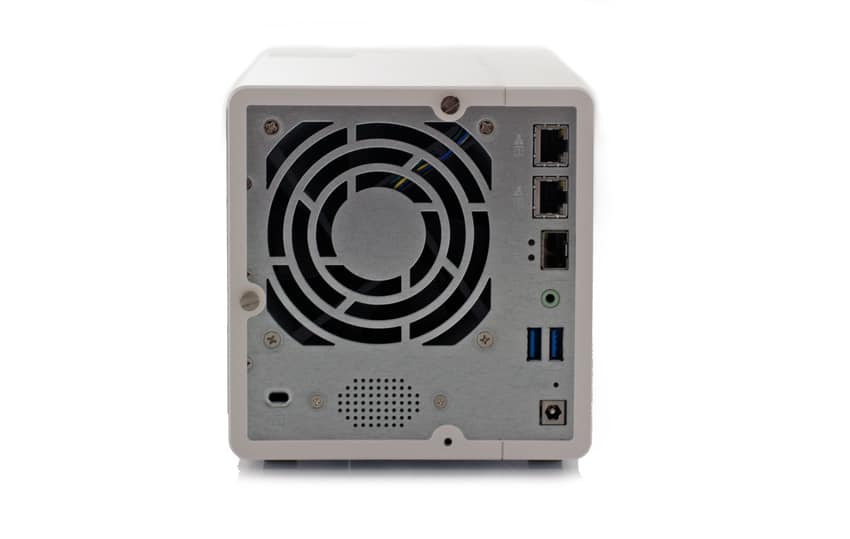

Auf der Rückseite des NAS befinden sich die Gigabit-Ethernet-RJ45-Anschlüsse, ein Stromeingang, ein 10-Gigabit-Ethernet-SFP+-Anschluss, ein Lautsprecher, eine 3.5-mm-Line-Out-Buchse, ein Kensington-Sicherheitssteckplatz, USB-3.0-Typ-A-Anschlüsse, eine Reset-Taste und ein intelligenter Lüfter Letzteres nimmt den größten Teil der Fläche der Rückwand ein.
Das TS-332X ist sowohl mit 3.5-Zoll- als auch mit 2.5-Zoll-Festplatten sowie 2.5-Zoll-SSDs und M.2-SSDs (nativ auf der Platine) kompatibel. Um diese Laufwerke zu installieren, müssen Sie die Gehäuseabdeckung vollständig entfernen, indem Sie die drei Schrauben auf der Rückseite entfernen. Schieben Sie dann einfach die Abdeckung ab, um sie vom Gehäuse zu lösen und Zugang zu den Laufwerksfächern zu erhalten.
Kennzahlen
Wir veröffentlichen eine Bestandsaufnahme unserer Laborumgebung, ein Überblick über die Netzwerkmöglichkeiten des Labors, und weitere Details zu unseren Testprotokollen, damit Administratoren und diejenigen, die für die Gerätebeschaffung verantwortlich sind, die Bedingungen, unter denen wir die veröffentlichten Ergebnisse erzielt haben, angemessen einschätzen können. Keine unserer Bewertungen wird vom Hersteller der von uns getesteten Geräte bezahlt oder überwacht.
Wir haben sowohl die CIFS- als auch die iSCSI-Leistung mithilfe von RAID5-Konfigurationen getestet 8 TB Toshiba N300 NAS-Festplatte fährt.
Unser standardmäßiges StorageReview Enterprise Test Lab-Programm prüft das Gerät mit einer Reihe unterschiedlicher Leistungsniveaus und Durchsatzaktivitäts-Workloads auf Herz und Nieren. Für das TS-332X wurden die folgenden Profile verwendet, um die Leistung zwischen verschiedenen RAID-Konfigurationen und verschiedenen Netzwerkstandardprotokollen (SMB und iSCSI) zu vergleichen:
- 4K 100 % Lese-/100 % Schreibdurchsatz
- 8K 100 % Lese-/100 % Schreibdurchsatz
- 8K 70 % Lese-/30 % Schreibdurchsatz
- 128K 100 % Lese-/100 % Schreibdurchsatz

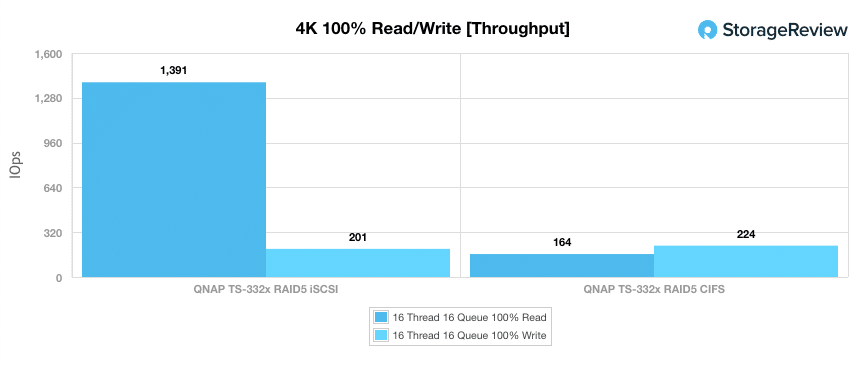

Unser erster Benchmark misst die Leistung zufälliger 4K-Übertragungen, die zu 100 % aus Schreib- und 100 % Leseaktivität bestehen. In dieser Umgebung erzielte das TS-332X seinen besten Lesedurchsatz unter einer iSCSI-Konfiguration (Blockebene) mit 1,391 IOPS, obwohl es mit 201 IOPS eine etwas langsamere Schreibleistung aufwies. Bei Verwendung von CIFS (Dateiebene) erreichte das TS-332X 224 IOPS beim Schreiben und 164 IOPS beim Lesen.

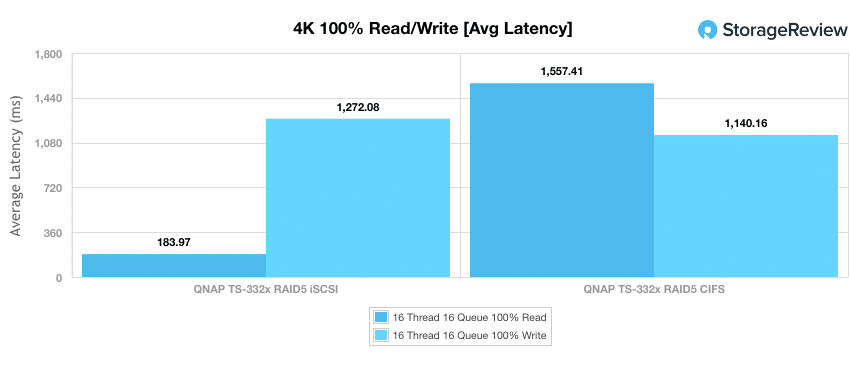

Betrachtet man die durchschnittliche Latenz, sehen wir, dass das TS-332X bei Konfiguration mit CIFS 1140.16 ms beim Schreiben und 1,557.41 ms beim Lesen anzeigt. Bei iSCSI verzeichnete der TV-473 Schreib- und Lesezeiten von 1,272.084 ms bzw. 183.971 ms.

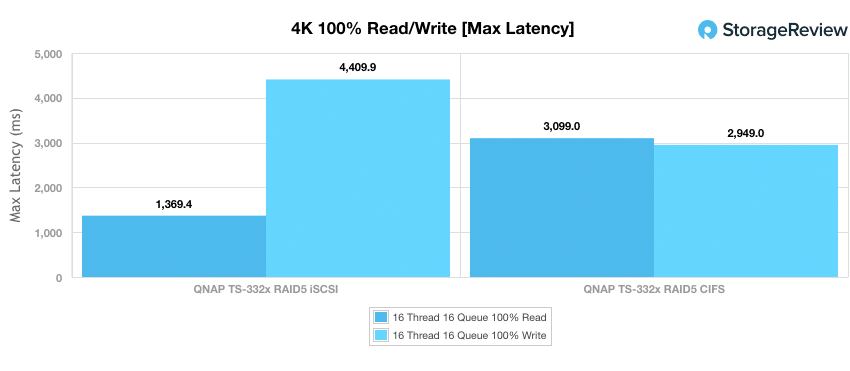

Bei maximaler Latenz sehen wir mit 332 ms erneut die beste Leseleistung des TS-1,369.4X im iSCSI. Der CIFS-Test auf Dateiebene zeigte eine viel höhere Leselatenz bei 3,099 ms Lesezeit, obwohl er im Vergleich zu iSCSI eine viel bessere Schreibleistung aufwies.

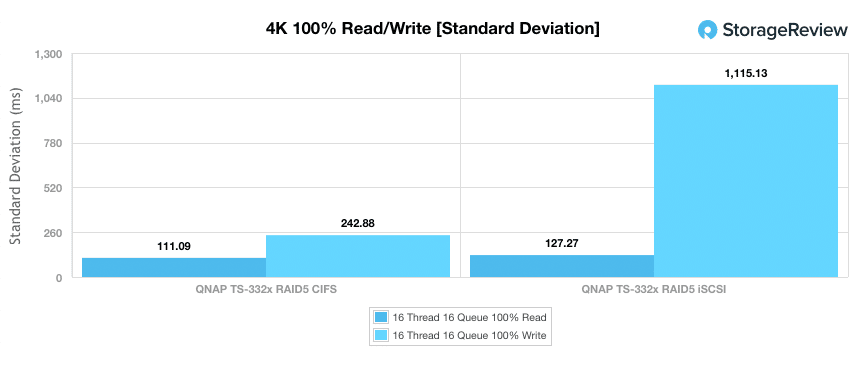

In unserem Abschnitt zur Standardabweichung des 4K-Tests erhalten wir eine gute Visualisierung hinsichtlich der Konsistenz. Hier verzeichnete das TS-332X 242.88 ms beim Schreiben und 111.09 ms beim Lesen während der CIFS-Konnektivität, während iSCSI 1115.13 ms beim Schreiben und 127.265 ms beim Lesen anzeigte.

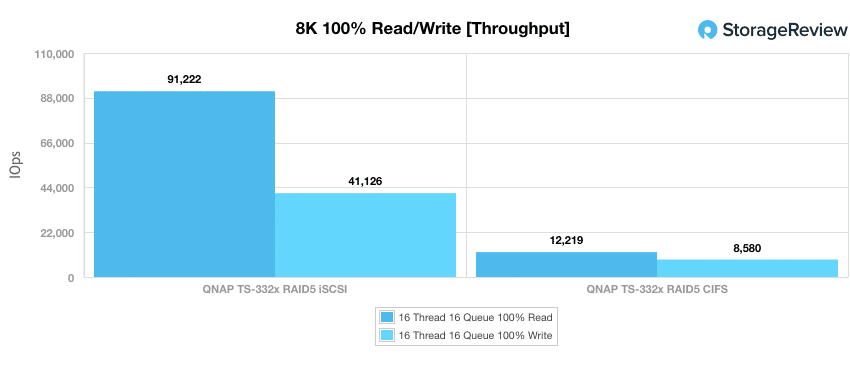

Beim nächsten Test werden die Laufwerke erneut auf 100 % Lese-/Schreibaktivität getestet, dieses Mal mit einem sequentiellen Durchsatz von 8 KB. Hier verzeichnete das TS-332X 41,126 IOPS beim Schreiben und 91,222 IOPS beim Lesen in iSCSI, während CIFS 8,580 IOPS bzw. 12,219 IOPS beim Schreiben und Lesen verzeichnete.

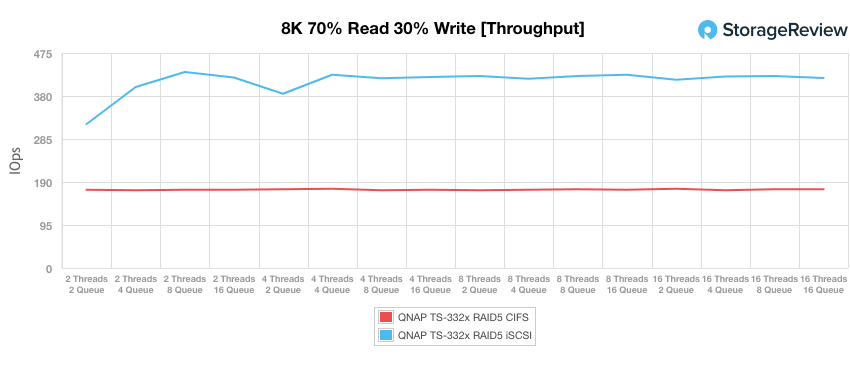

Im Vergleich zur festen maximalen Arbeitslast von 16 Threads und 16 Warteschlangen, die wir im 100 % 4K-Schreibtest durchgeführt haben, skalieren unsere gemischten Arbeitslastprofile die Leistung über ein breites Spektrum von Thread-/Warteschlangenkombinationen. In diesen Tests decken wir die Arbeitslastintensität von 2 Threads und 2 Warteschlangen bis zu 16 Threads und 16 Warteschlangen ab. Zunächst schauen wir uns an, wo das TS-332X seine beste Leistung in der iSCSI-Konfiguration mit einem Bereich von 318 IOPS im Burst und 420 IOPS im Terminal (16 Threads, 16 Queue) zeigte.

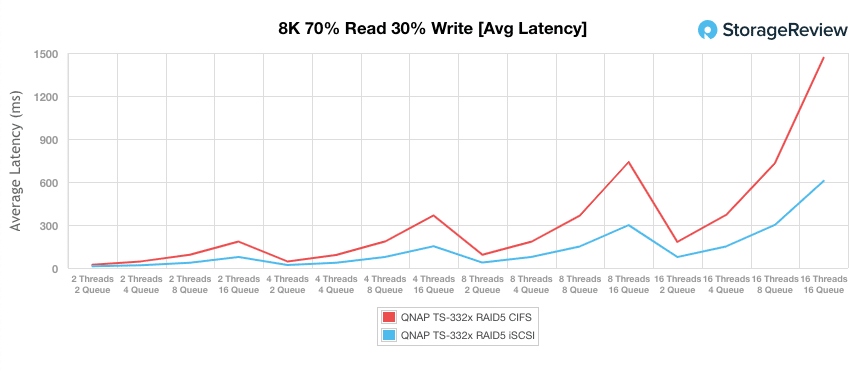

Die durchschnittlichen Antwortzeiten verrieten ein ähnliches Bild, da das TS-332X einen Latenzbereich von 12.51 ms bis 607.66 ms in iSCSI aufwies, verglichen mit 23.01 ms bis 1,466.84 ms bei CIFS.

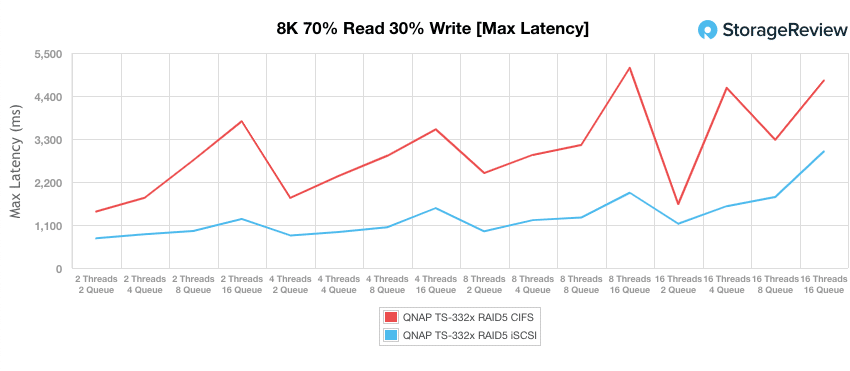

Betrachtet man die maximalen Latenzen, erzielte das TS-332X erneut seine beste Leistung bei iSCSI und erreichte einen Bereich von 758.56 ms bis 2,980.36 ms. CIFS zeigte in den späteren Warteschlangentiefen große Spitzen und erreichte am Ende 4,793.6 ms.

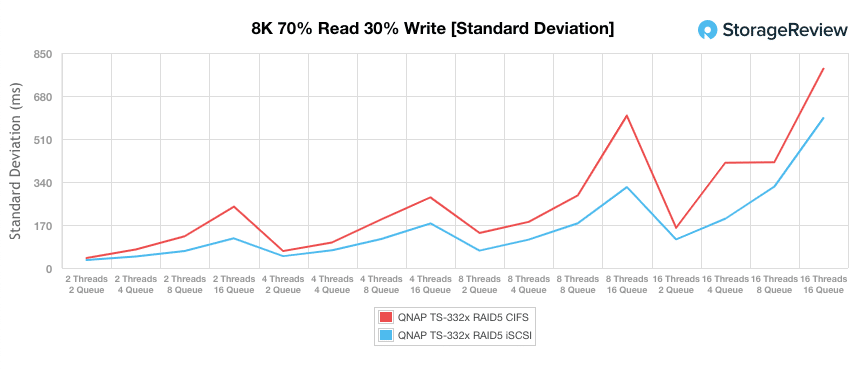

Bei der Standardabweichung zeigte das QNAP NAS 39.39 ms bis 787.9 ms bei CIFS und 31.74 ms bis 592.48 ms bei iSCSI.

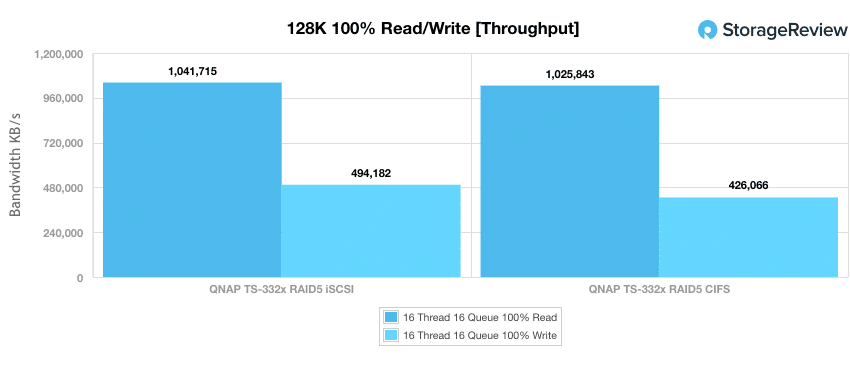

Unser letzter Workload in unserem kleinen NAS-Synthetic-Workload-Test besteht aus dem 128-KByte-Test, einem sequenziellen Test mit großen Blöcken, der die höchste sequenzielle Übertragungsgeschwindigkeit zeigt. Betrachtet man die 128K-Leistung bei 100 % Schreib- und 100 % Leseaktivität, erzielte das TS-332X mit iSCSI seine höchsten Lese- und Schreibgeschwindigkeiten von 1.04 GB/s bzw. 494 MB/s. CIFS lag mit einer Lesegeschwindigkeit von 1.02 GB/s und einer Schreibgeschwindigkeit von 426 MB/s nicht weit dahinter.
Schlussfolgerung
Angetrieben von einem AnnapurnaLabs Alpine AL-324 1.7 GHz Cortex-A57-Prozessor mit bis zu 16 GB RAM ist das TS-332X ein solider Einstieg in die neue 3-Bay-NAS-Familie von QNAP. Er ist mit drei M.2-SSD-Steckplätzen ausgestattet, unterstützt RAID5 und verfügt über zahlreiche nützliche Funktionen, die KMUs und ROBOs benötigen, um ihren Server in Betrieb zu nehmen, sei es für private Cloud-, Backup-, Sharing- und Disaster-Recovery-Anwendungsfälle.
Um seine Leistung zu messen, haben wir das TS-332X sowohl in CIFS- (Dateiebene) als auch in iSCSI- (Blockebene) Speicherkonnektivitätskonfigurationen mit 8-TB-Festplatten von Toshiba getestet. Die Ergebnisse waren insgesamt ziemlich gut und wie erwartet. In unserem Benchmark für wahlfreien 4K-Zugriff zeigte das TS-332X seine beste Leseleistung unter der iSCSI-Konfiguration mit 1391 IOPS, während CIFS mit 224 IOPS die besten Schreibgeschwindigkeiten zeigte. Betrachtet man den sequentiellen 100K-Durchsatz von 8 %, der eine 16T/16Q-Last bei 100 % Lese- und 100 % Schreibvorgängen nutzt, verzeichnete das QNAP NAS 41,126 IOPS beim Schreiben und 91,222 IOPS beim Lesen in iSCSI (die CIFS-Leistung war viel geringer). Schließlich meldete das TS-128X während unseres 332-KByte-Tests, dem sequentiellen Test großer Blöcke, Lese- und Schreibgeschwindigkeiten von 1.04 GB/s bzw. 494 MB/s, wobei iSCSI mit CIFS knapp 1.02 GB/s beim Lesen und 426 MB/s beim Schreiben erreichte .
Mit einem Einstiegspreis von etwas weniger als 400 US-Dollar bietet das TS-322X dank der zusätzlichen SATA-M.2-Schächte und des 10-GbE-Ports ein gutes Preis-Leistungs-Verhältnis, Flexibilität und Leistung.
