Supermicro SuperWorkstation 5037A-i 是一款高端工作站，由 SC732D4-903B 中塔机箱和单处理器 X9SRA Intel Xeon 主板组成。 X9SRA最高可装载512GB 1866MHz DDR3 ECC内存（512GB DDR3 ECC LRDIMM、256GB DDR3 ECC RDIMM或64GB DDR3 ECC/non-ECC UDIMM），最高支持Intel Xeon E5-1600/E5-2600 v2系列处理器家庭。 5037A-i SuperWorkstation 配备 80 PLUS 高效金牌认证 900W PSU、免工具旋转 3.5" 硬盘驱动器笼，以及适合办公室操作条件的静音 21db 冷却系统。整个平台旨在高度可靠且易于维护，以降低其运营成本并最大限度地延长正常运行时间。
由于存储性能是我们审查的重点，我们对 SuperWorkstation 5037A-I 的意图是为我们不断增长的 VMware 虚拟化基础架构创建一个高效且性能非常高的开发文件服务器。 考虑到这一点，我们与 Supermicro 合作，为基础平台配置了 Intel E5-2665 2.4Ghz 8 核处理器和 16GB 三星 35nm DDR3 内存。
有了适当的计算框架，我们配置了围绕 Adaptec 71605Q PCIe 3.0 RAID 卡和 maxCache 3.0 的存储，以支持多个存储卷。 这包括一个 100GB 美光 P400e 固态硬盘 引导驱动器，四个 400GB 美光 P400m 固态硬盘 在用于 SSD 存储的 RAID10 中，四个 4TB 希捷网络存储硬盘 在 RAID10 中用于大容量存储，以及 RAID200E 中的六个 400GB Micron P1m SSD 作为读写缓存池以加速我们的盘片存储。 SuperWorkstation 5037A-i 在紧凑的中塔式配置中总共拥有 800GB 的 RAID10 SSD 存储和 8TB 的加速 RAID10 HDD 存储。
SuperWorkstation 5037A-I 目前的售价约为 580 美元。
超级工作站 5037A-I 规格
- 主板：X9SRA
- Intel Xeon E5-2665（8 核，2.4GHz，20MB 缓存）
- 16GB (8 x 2GB) 三星 35nm 1333MHz DDR3 内存
- 机箱：CSE-732D4-903B
- 电源：80 PLUS 金牌认证 900W
- 操作系统：Windows Server 2012 R2 Standard
- 安装存储
- Adaptec 71605Q PCIe 3.0 RAID 卡与 maxCache 3.0
- 4 个 4TB 希捷 NAS RAID10
- 4 个 400GB 美光 P400m RAID10
- 用于 maxCache 6 池的 RAID200E 中的 400 x 1GB Micron P3.0m
- 1 x 100GB 美光 P400e 用于启动
- Adaptec 71605Q PCIe 3.0 RAID 卡与 maxCache 3.0
设计与建造

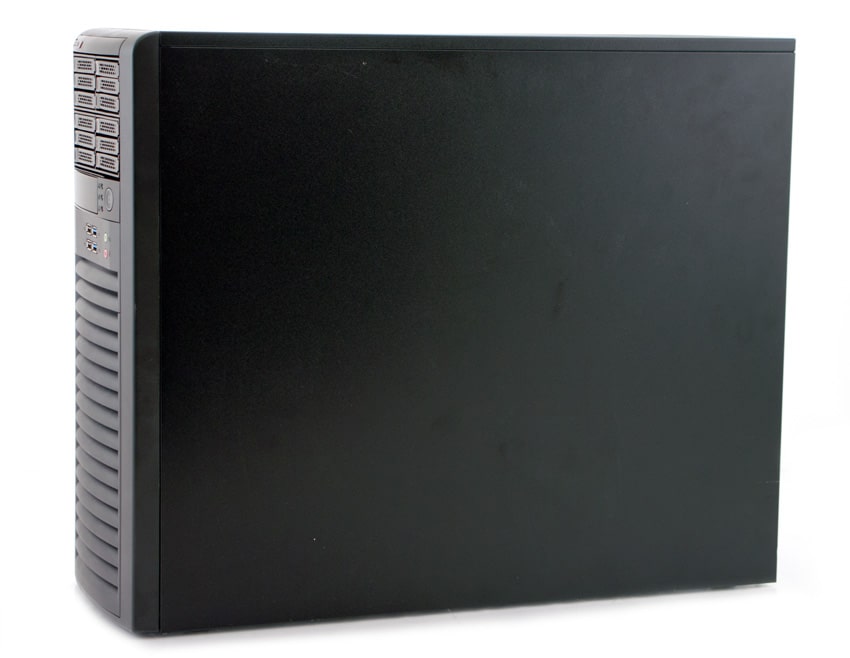

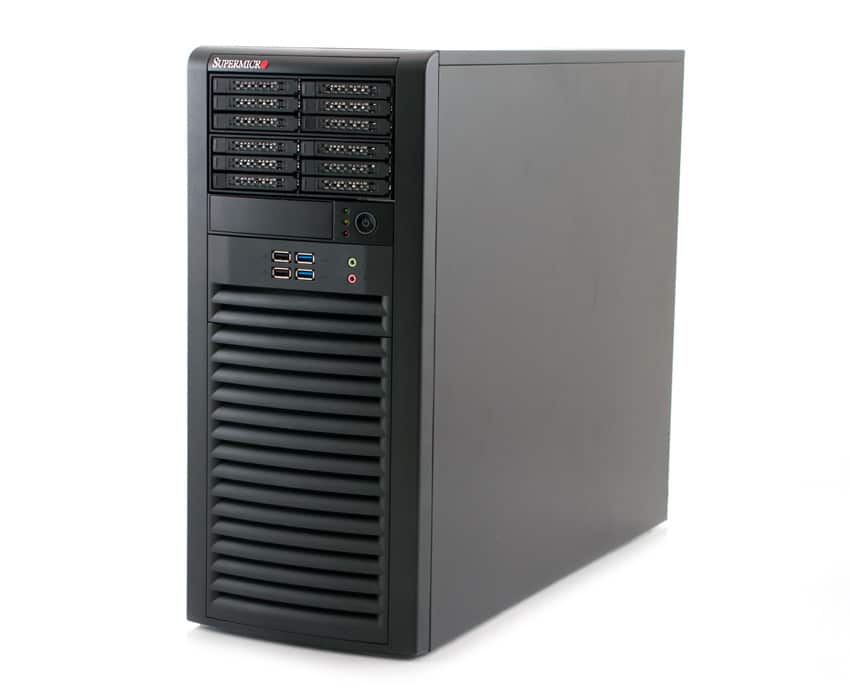

SuperWorkstation 5037A-i 采用了 Supermicro 的 CSE-732D4-903B 中塔式黑色机箱。 作为一个直立的工作站外形，它可以放在机架外面，以便快速联机进行测试工作，这对于 StorageReview 实验室的要求来说是一个巨大的优势。 只有少数几个关键特征是从外部可见的，因为其他一切都被安全地覆盖了。 前面板上有两个 5.25" 扩展托架、两个 USB 2.0 端口、两个 USB 3.0 端口和前面板音频连接器。我们添加了两个 Icy Dock 6 x 2.5" 扩展托架 除了内部安装的四个硬盘驱动器外，还可以在 SuperWorkstation 中安装 12 个 SSD。
5037A-I 的前控制面板为用户提供方便的系统监视和控制。 LED 指示系统电源、HDD 活动、网络活动、系统信息（过热情况以及电源故障。例如，当 CPU 进入挂起模式时，电源 LED 将开始闪烁。一旦用户按下任意键CPU 被“唤醒”，LED 将自动停止闪烁并保持静止状态。

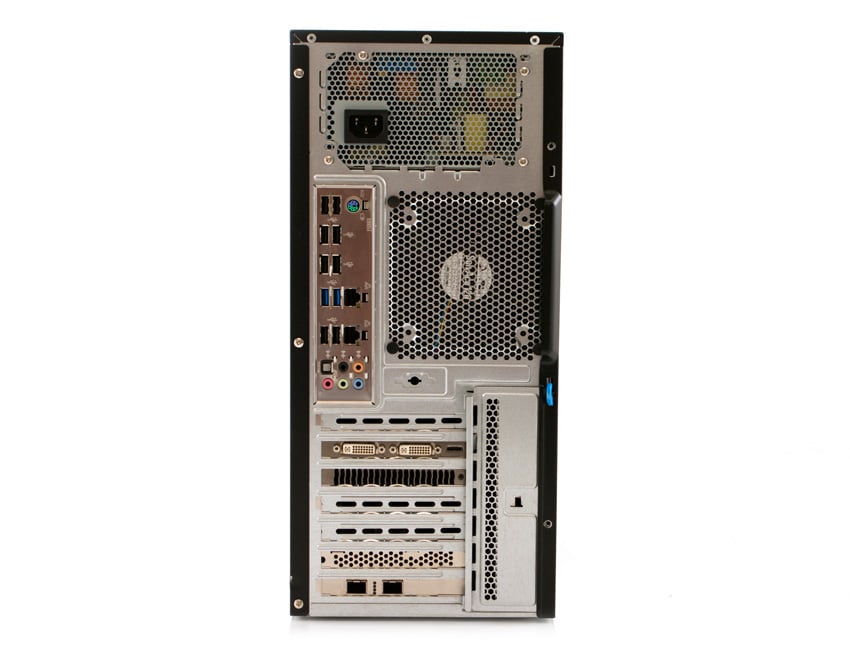

在后面板上，我们看到了 900W 高效 80PLUS 黄金级 (94%+) 电源以及其他连接和扩展选项。 这包括两个 USB 3.0 和八个 USB 2.0 端口、两个用于 LAN 连接的以太网端口和一个传统 PS/2 KB/鼠标组合端口。

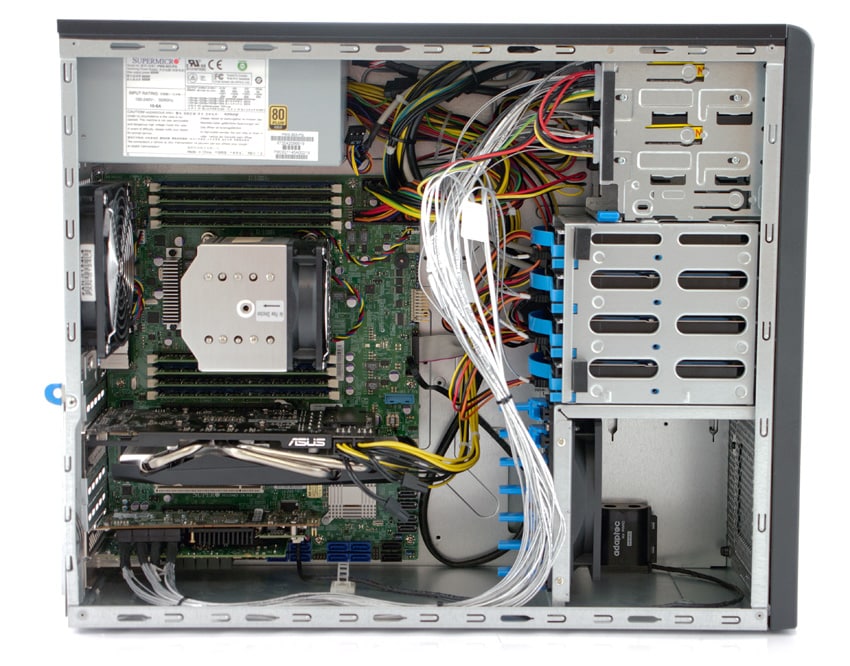

无需工具的 3.5" 驱动器笼内部可见，只需使用一个杠杆即可将其释放并旋转出来，从而轻松访问四个内部硬盘驱动器托架。通过轻松地将磁盘卡入具有隔振功能的塑料托架来安装磁盘垫，然后滑入机箱。这种方法消除了对驱动器螺丝和其他工具的需要。同样在内部，您会看到驱动器笼下方的空间，我们添加了一个额外的 120 毫米风扇，以在我们的 PCIe 存储中提供更多气流为实现更高效的冷却，SuperWorkstation 5037A-i 的电缆布线整齐，可进一步优化气流并使其易于在系统内部工作。

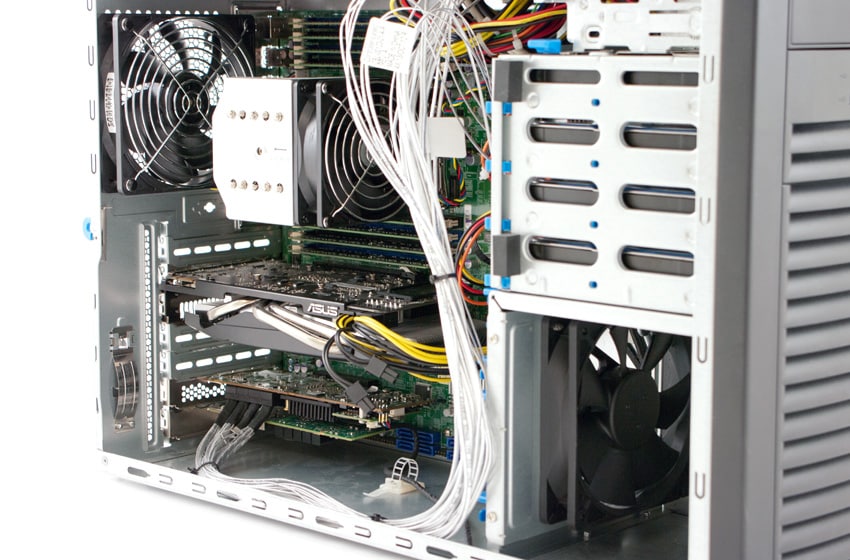

该系统采用从前到后的直接气流设计，以利用处理器上的塔式冷却器。 这种设计可以有效地将内部组件保持在舒适的工作温度范围内，并且噪音水平非常低。 机箱包括一个高效低转速 (1,850RPM) 1200 毫米后置风扇，并支持一个额外的前置风扇，我们安装了该风扇以增加已安装 PCIe 硬件的气流。
SuperWorkstation 5037A-i 围绕安装在 9A-i 中的 X5037SRA 主板构建，它提供了广泛的关键功能，包括我们的 Intel E5-2665 2.4Ghz 8 核处理器和 16GB 三星 35nm DDR3 内存。 X602SRA 主板系列采用 Intel C9 芯片组，提供卓越的系统性能和存储能力。 主板总共支持多达 10 个 SATA 设备（2 个 SATA3.0 6Gb/s，8 个 SATA2.0 3Gb/s），14 个 USB 2.0 端口，4 个 USB 3.0 端口 4.8Gb/s（2 个前面板，2 个后面板）和2 个 1GbE LAN 端口用于网络连接。 主板上可见五个 PCI Express 扩展槽（带 2 个 PCIe3.0 x16 插槽），其中包括一个用于支持商业环境中旧式设备的传统 PCI-32 插槽。
板载存储连接包括总共 10 个 SATA 端口，其中八个支持 SATA2.0 3Gb/s，两个支持 SATA3.0 6Gb/s。 SATA 3.0 和 2.0 端口可以通过 AHCI 配置为 RAID 0、1、5 和 10，而 SCU SATA 2.0 端口可以配置为 RAID 0、1 和 10。
企业综合工作负载分析
创建此存储平台的唯一目的是托管多层令人难以置信的快速存储，以托管开发中的新基准。 该服务器包含两层，包括作为顶层的 RAID10 SATA SSD 存储和作为底层的缓存 RAID10 SATA HDD 存储。 为了测量每个存储组的性能，我们使用 FIO 与 25GB 测试文件进行交互。
我们的企业基准测试流程将每个驱动器以相同的工作负载预置到稳定状态，设备将在 16 个线程的重负载下进行测试，每个线程有 16 个未完成队列，然后在多个线程/队列深度配置文件中以设定的时间间隔进行测试在轻度和重度使用下显示性能。
预处理和初级稳态测试：
- 吞吐量（读+写 IOPS 聚合）
- 平均延迟（读+写延迟一起平均）
我们的企业综合工作负载分析包括基于真实世界任务的配置文件。 开发这些配置文件是为了更容易与我们过去的基准以及广泛发布的值（例如企业阵列通常使用的最大 4k 读写速度）进行比较。
- 4k
- 100% 读取或 100% 写入
- 100% 万
- 128k（连续）
- 100% 读取或 100% 写入
- 100% 万

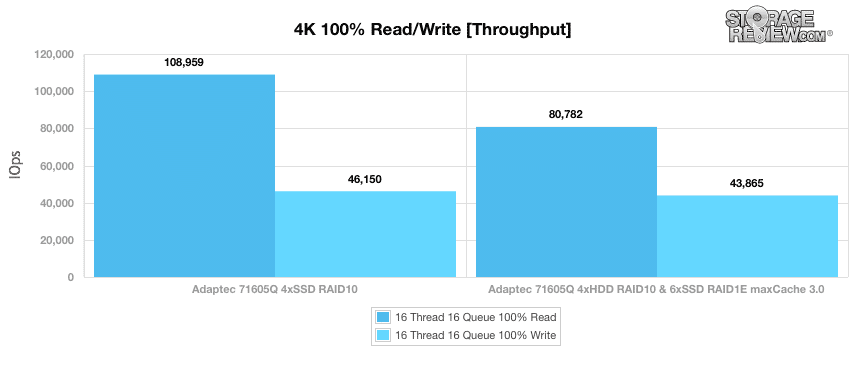

在我们测量峰值随机 I/O 的第一个测试中，我们查看了 4k 随机性能 RAID10 SSD 和 RAID10 HDD 存储池。 在此测试中，SSD 池以最高的随机读取和写入速度脱颖而出，写入速度为 46k IOPS，读取速度为 109k IOPS。 从我们的 HDD 池中，我们测量了 44k IOPS 写入和 81k IOPS 读取的缓存性能。

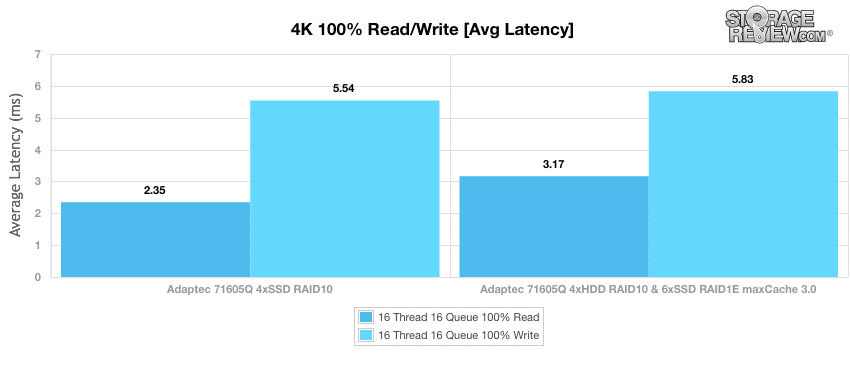

查看我们 4K 随机读写测试中的平均延迟，我们测得平均写入时间为 5.5 毫秒，平均读取时间为 2.3 毫秒。 从我们的带有缓存 25GB 文件的 HDD 阵列中，我们测得写入时间为 5.8 毫秒，读取时间为 3.2 毫秒。

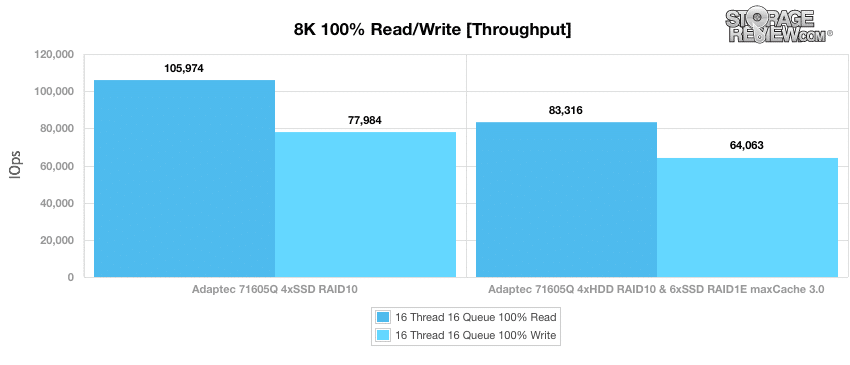

从随机传输速度到顺序传输速度，下一个测试看起来是我们 8K 测试中的峰值吞吐量。 从我们的 SSD 池中，我们测得 78k IOPS 写入和 106k IOPS 读取。 我们的 HDD 池测量的缓存性能为 64k IOPS 写入和 83k IOPS 读取。

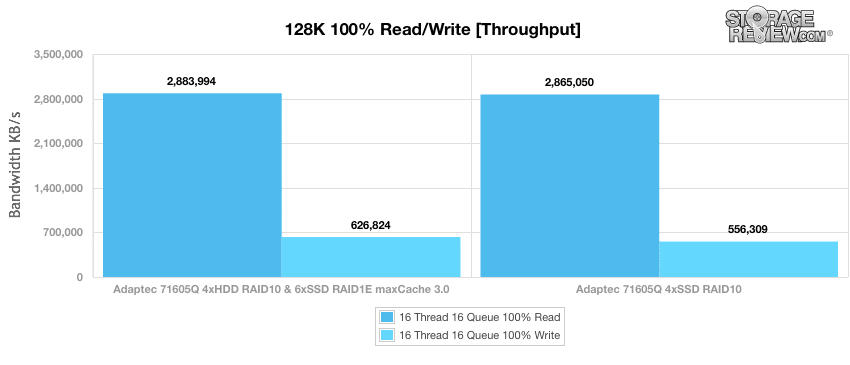

测量每个存储池的峰值带宽，我们的下一个测试着眼于 128k 顺序性能。 在此测试中，我们看到峰值读取速度为 556MB/s 写入和 2.8GB/s 从我们的 SSD 池读取。 测量缓存性能的 HDD 组的写入速度为 628MB/s，读取速度为 2.8GB/s。 HDD 池的更高写入速度可归因于该 RAID6E maxCache 4 组与我们的 RAID1 SSD 池相比的额外 SSD（3.0 对 10）。
结语
很明显，Supermicro 在设计 SuperWorkstation 5037A-i 时考虑到了可靠性和效率。 我们的构建以大量的 SSD 和 HDD 为特色，以适应我们的开发文件服务器的角色。 我们总共安装了 12 个 2.5" SSD 和 4 个 3.5" HDD，它们提供了我们在两个快速层中所需的存储性能。 不用说，我们将这个工作站变成了一个非常强大且高效的文件服务器。 通过使用ECC寄存内存，用户将在一台工作站上获得企业和企业买家需求的服务器级可靠性。
我们针对这个特定平台的用例可能有点超出 Supermicro 的最初预期，但我们的修改和存储组件突出了平台的灵活性。 对于那些想要在真正的极简桌面工作站用例中使用该系统的人来说，这很好。 显然，那些想要稍微调整系统的人可以从单路系统中获得令人印象深刻的性能，而不会花费过多的成本。
将 SSD 和 HDD 结合在一起，连同 Adaptec Series 7 卡和 maxCache 3.0，我们能够从 SSD 池和闪存加速 HDD 池中获得一些相当可观的数字。 从这两个存储池中，我们测得读取带宽超过 2.8GB/s，写入带宽高达 626MB/s。 在我们的 8K 顺序测试中，我们测量了 SSD 池的峰值读取速度，测量值为 105k IOPS，而加速 HDD 池的峰值读取速度为 83k IOPS。 我们还看到了出色的随机 I/O 性能，4K 传输超过了从 SSD 池读取的近 109k IOPS，从 HDD 池读取的 IOPS 略低于 81k IOPS。
优点
- 紧凑型中塔式机箱，具有 21dB 静音和高效冷却
- 具有出色扩展能力的高性能平台
- 工作站外形中的服务器级组件
缺点
- 机箱仅限于 4 个内部驱动器托架
底线
Supermicro SuperWorkstation 5037A-i 提供了极大的灵活性，从标准工作站任务到我们文件服务器构建中看到的更多任务。 对于那些想要在不超出预算的情况下打造一个可以处理大多数分支机构/远程办公室存储需求的系统的人来说，这个平台是一个理想的选择。
